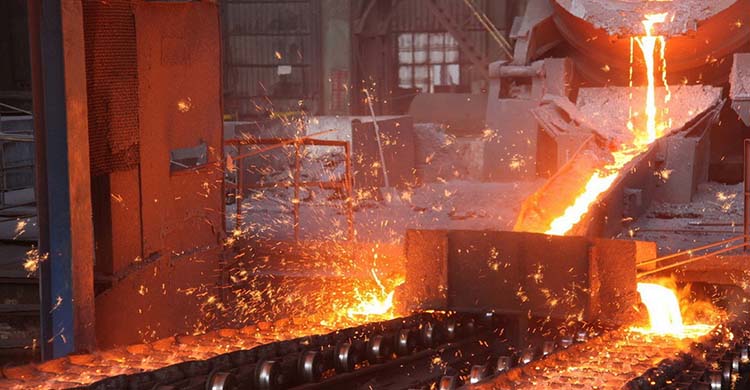

鋼鐵廠

狀況分析：
1、廠內主要負荷為中頻爐，其六脈相整流橋為典型的諧波源。
2、由于變壓器超負荷運行，導致電壓畸變，從而諧波也大大增加。
3、六脈相整流的控制使得晶閘管的換相過程中電流的變化率極大，整個負荷的波形呈現直角變化率，波形系數較差，諧波畸變嚴重。
4、功率因數不能滿足要求時僅僅是由于波形系數較差引起，不能采用常規的無功功率補償設備進行補償。
5、在中頻爐滿負荷運行時，電流總畸變率為22.5%，主要諧波電流依次為5次，7次，11次，13次。
6、單相電流有效值761安培。

治理措施：

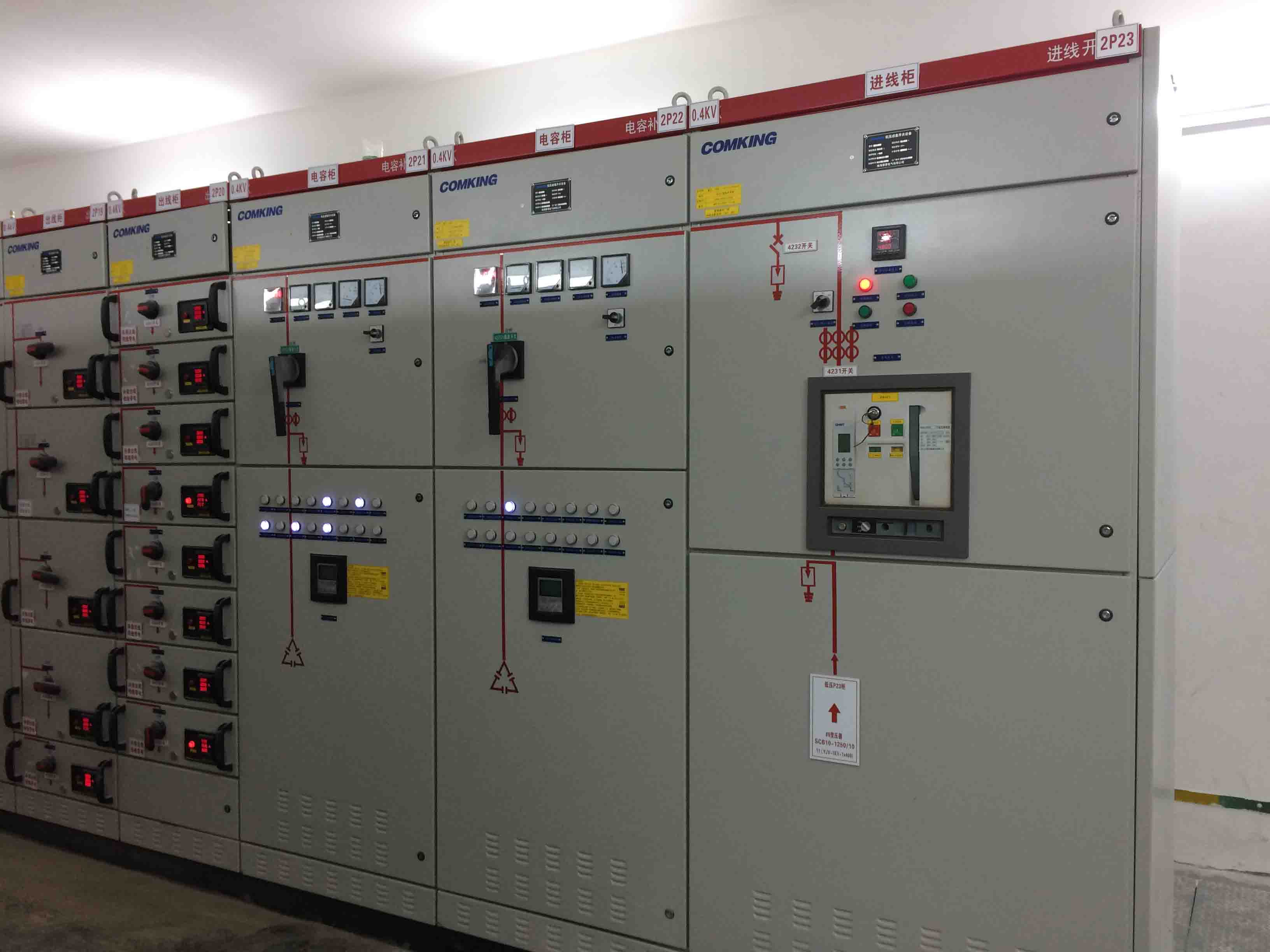

根據現場實際情況，在中頻爐配電柜旁并聯安裝一臺補償容量為200A的電力有源濾波器。

治理效果：
負載運行過程中電流穩定，單相電流有效值726安培，與補償前相比電流有效值明顯降低，從而降低用電成本；在中頻爐滿負荷運行時，電流總畸變率為降至5%。
