無功補償柜的共補、分補和混補是啥意思呢？

2017-12-18 admin

只要您是涉足無功補償（功率因數校正）這個領域，不論你是提供元件（電容器、電抗器、投切開關、功率因數控制器）還是提供無功補償系統（例如：無功補償柜），必須要搞明白這三個詞：共補、分補和混補。

我們以電容器、電抗器構成的無功補償柜（補償系統）是由無數的補償支路構成的，無功補償支路是什么樣子的呢？

思考一下……

無功補償支路由電容器、電抗器、投切開關和保護元件等組成。

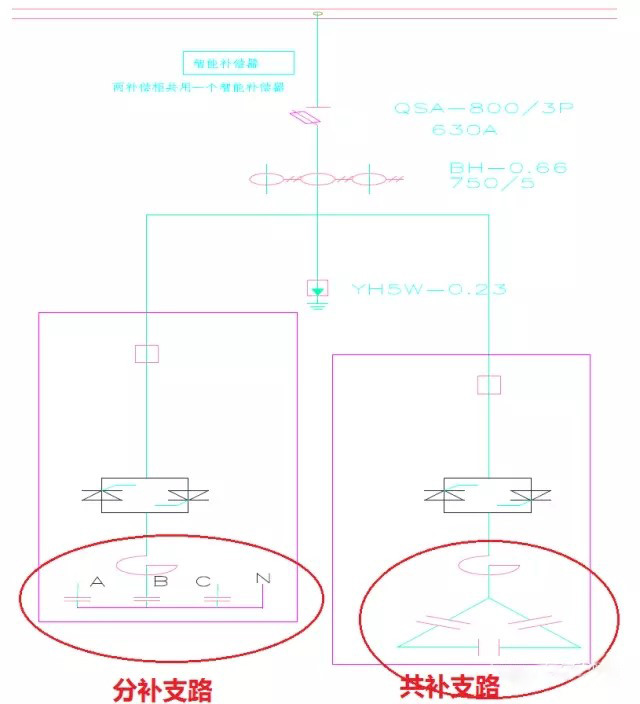

先看一下某設計圖紙的無功補償柜部分內容：

重點關注畫圈的部分。這時候大家可以理解了，原來“分補”和“共補”是不同形式的補償支路。

什么是“共補”呢？

共補 是補償支路的一種形式，如圖所示的共補支路由一只三相電容器構成，每相的電容器容量大小相等；（也可以是由三只大小相等的單相電容器構成）。

當此種補償支路投入到系統中時，是A,B,C三相系統同時得到補償，且各相補償容量一致；當此種補償支路從系統中切除時，是A,B,C三相系統同時切除相同容量的電容器。這種補償方式就是我們常說的“共補”，也有稱“三相共補”。

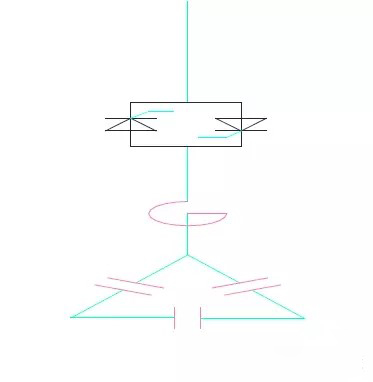

共補支路的圖示方法通常如下：

共補支路配套共補的投切開關，此投切開關可同時投入或者切除A,B,C三個支路，只需要一個控制命令（即功率因數控制器對應共補的投切開關，只需要提供1個輸出接點即可）。

什么情況下為無功補償柜設計共補支路呢？

當系統負載為三相平衡負載時，我們采用共補的方案。

什么是“分補”呢？

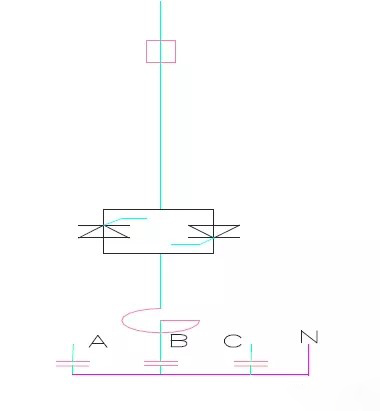

分補 是補償支路的一種形式，如圖所示的分補支路由一只三相電容器構成，每相的電容器容量大小相等；（也可以是由三只大小相等的單相電容器構成）。

當此種補償支路的A,B,C各相是獨立控制的。即投入到系統中時，可以只投入其中的一相，或者其中的兩相，或者三相全部投入；當此種補償支路從系統中切除時，可以只切除其中的一相，或者其中的兩相，或者三相全部切除。這種補償方式就是我們常說的“分補”，也有稱“分相補償”。

分補支路配套分補的投切開關，此投切開關可以實現對A,B,C三相各相的獨立控制，此種投切開關需要三個控制命令（即功率因數控制器對應分補的投切開關，需要提供3個輸出接點）。

什么情況下為無功補償柜設計分補支路呢？

當系統負載為不平衡負載時，各相的無功缺額是不一致的，此時我們采用分補的方案。

什么是“混補”呢？

當一臺無功補償柜內，補償支路既有共補支路，又有分補支路的時候，我們把這種補償方式成為“混補”。即“分補”和“共補”混合工作的意思。

什么情況下為無功補償柜設計混補的方案呢?

當系統負載為不平衡負載時，各相的無功缺額是不一致的，此時我們采用分補的方案。如果全部采用分補支路，成本會很高，所以我們期望用共補支路來補償基礎部分的無功缺額，而用分補支路來補償不平衡部分的無功缺額。
